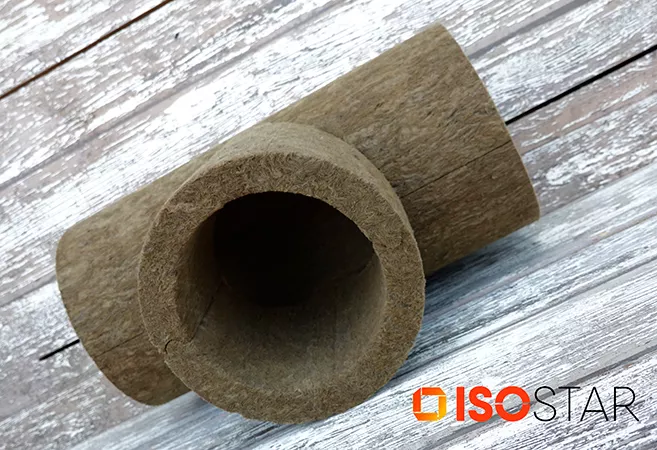

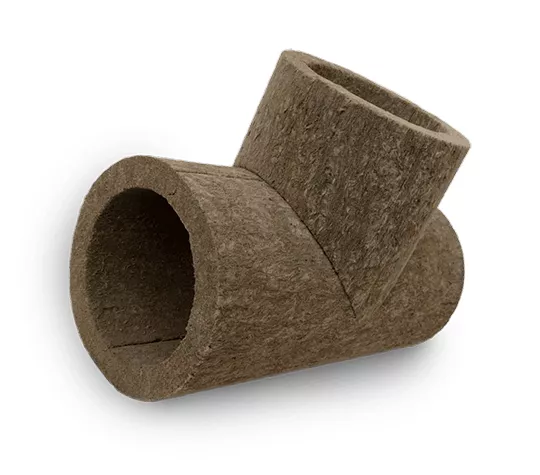

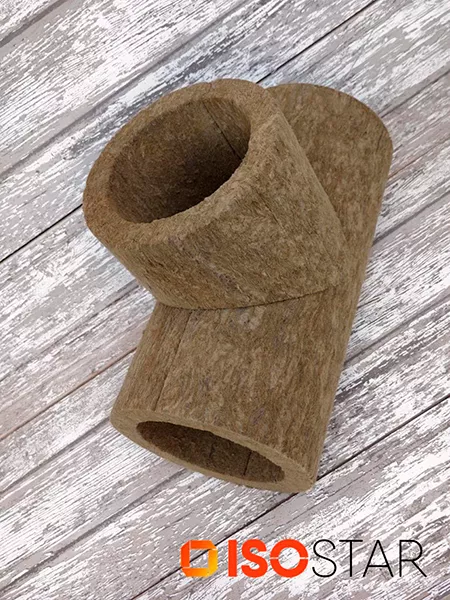

Тройники минераловатные ISOSTAR без покрытия
Тройники из базальтовой ваты без покрытия отличаются от кашированных отсутствием слоя из фольги.
В остальном они обладают такими же свойствами и характеристиками: негорючестью, устойчивостью к деформации и внешним воздействиям, звукоизоляционными свойствами, нетоксичностью, долговечностью, легкостью монтажа.
Производятся на все типовые диаметры трубопроводов до 533 мм;.
Толщина изоляционного слоя до 100 мм.
Плотность 90 кг/м³.

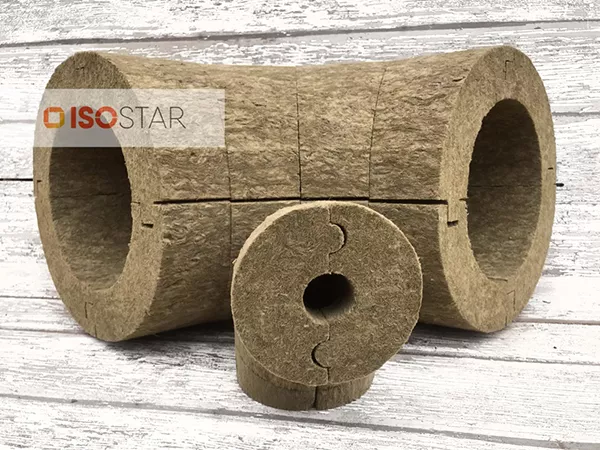

Снабжены замком типа "шип-паз" в месте продольного разреза.
Возможно изготовление нестандартных изделий под заказ.
Длина | 1 метр |
Класс горючести | НГ |
Покрывной слой | без покрытия |
Материал | каменная вата |
Плотность материала | 95 кг/м3 |
Диапазон рабочих температур | -180°C до +650°C |
Теплопроводность, Вт/(м*К), не более, при температуре 283+/-5К(10С) | 0,035 |
Теплопроводность, Вт/(м*К), не более, при температуре 298+/-5К(10С) | 0,038 |
Плотность, кг/м3 | 95 |
Прочность на сжатие при 10% деформации,кПа | 15 |
Прочность на отрыв слоев, кПа, не менее | 7 |
Водопоглощение при частичном погружении, %, по массе, не более | 1,0 |
Содержание органических веществ, %, по массе, не более | 3,5 |
Влажность,%, по массе, не более | 0,5 |
Водостойкость, pH, не более | 4 |
Средний диаметр волокна, мкм | 4,5-6 |
Содержание неволокнистых включений, %, по массе, не более | 4,5 |
Модуль кислотности, не менее | 2 |
Внеш. диам трубы, мм | Толщина изоляции, мм | ||||||||||||||
20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | |
18 | 267 | 347 | 388 | 462 | 591 | 781 | 1039 | 1159 | 1685 | 1966 | 2262 | 2601 | 2990 | 3438 | 3955 |
21 | 303 | 387 | 399 | 538 | 657 | 816 | 1079 | 1331 | 1723 | 2006 | 2307 | 2654 | 3051 | 3509 | 4035 |
25 | 311 | 404 | 451 | 569 | 700 | 875 | 1117 | 1364 | 1767 | 2044 | 2352 | 2704 | 3111 | 3577 | 4112 |
28 | 320 | 414 | 457 | 582 | 722 | 912 | 1137 | 1399 | 1807 | 2086 | 2398 | 2757 | 3171 | 3646 | 4194 |
32 | 339 | 441 | 478 | 591 | 752 | 942 | 1170 | 1436 | 1828 | 2145 | 2467 | 2836 | 3262 | 3752 | 4315 |
35 | 347 | 451 | 482 | 593 | 776 | 958 | 1193 | 1448 | 1868 | 2184 | 2513 | 2888 | 3321 | 3820 | 4392 |
38 | 359 | 466 | 499 | 625 | 816 | 1030 | 1262 | 1528 | 1966 | 2265 | 2603 | 2994 | 3444 | 3960 | 4553 |
40 | 369 | 480 | 503 | 628 | 830 | 1039 | 1273 | 1553 | 1991 | 2288 | 2631 | 3026 | 3479 | 4001 | 4601 |
42 | 380 | 494 | 520 | 640 | 840 | 1050 | 1305 | 1572 | 2006 | 2302 | 2647 | 3045 | 3503 | 4028 | 4631 |
45 | 414 | 538 | 557 | 657 | 863 | 1064 | 1393 | 1618 | 2044 | 2344 | 2694 | 3098 | 3563 | 4097 | 4712 |
48 | 426 | 554 | 573 | 674 | 868 | 1117 | 1432 | 1686 | 2086 | 2383 | 2741 | 3151 | 3625 | 4168 | 4792 |
50 | 436 | 567 | 587 | 690 | 874 | 1131 | 1470 | 1771 | 2140 | 2445 | 2812 | 3233 | 3719 | 4277 | 4917 |
54 | 455 | 591 | 603 | 700 | 892 | 1154 | 1519 | 1861 | 2169 | 2481 | 2854 | 3282 | 3775 | 4340 | 4991 |
57 | 474 | 616 | 647 | 733 | 923 | 1161 | 1618 | 1932 | 2200 | 2543 | 2924 | 3363 | 3867 | 4446 | 5112 |
60 | 487 | 632 | 674 | 763 | 967 | 1185 | 1635 | 1967 | 2239 | 2581 | 2967 | 3413 | 3925 | 4514 | 5189 |
64 | 494 | 644 | 704 | 792 | 1010 | 1253 | 1670 | 2023 | 2285 | 2700 | 3105 | 3571 | 4105 | 4721 | 5430 |
70 | 520 | 675 | 722 | 825 | 1059 | 1314 | 1713 | 2067 | 2481 | 2739 | 3151 | 3623 | 4166 | 4792 | 5510 |
76 | 554 | 718 | 754 | 860 | 1106 | 1372 | 1777 | 2131 | 2501 | 2780 | 3197 | 3677 | 4227 | 4862 | 5592 |
80 | 569 | 740 | 838 | 898 | 1173 | 1458 | 1829 | 2173 | 2545 | 2848 | 3273 | 3765 | 4329 | 4979 | 5726 |
89 | 621 | 806 | 871 | 931 | 1273 | 1508 | 1873 | 2202 | 2621 | 2899 | 3334 | 3834 | 4409 | 5071 | 5830 |
100 | 637 | 827 | 922 | 972 | 1327 | 1553 | 1893 | 2228 | 2680 | 3098 | 3563 | 4097 | 4712 | 5418 | 6231 |
102 | 655 | 849 | 972 | 1048 | 1358 | 1595 | 1960 | 2292 | 2797 | 3215 | 3698 | 4252 | 4889 | 5624 | 6466 |
108 | 704 | 914 | 1023 | 1117 | 1412 | 1627 | 2009 | 2321 | 2879 | 3336 | 3835 | 4412 | 5073 | 5835 | 6709 |
110 | 722 | 937 | 1039 | 1140 | 1441 | 1708 | 2034 | 2345 | 2932 | 3383 | 3889 | 4474 | 5145 | 5916 | 6803 |
114 | 754 | 980 | 1053 | 1176 | 1467 | 1751 | 2067 | 2429 | 2999 | 3455 | 3972 | 4569 | 5253 | 6042 | 6949 |
120 | 771 | 1002 | 1060 | 1228 | 1516 | 1834 | 2102 | 2513 | 3098 | 3500 | 4025 | 4629 | 5323 | 6121 | 7039 |
125 | 788 | 1024 | 1077 | 1273 | 1553 | 1875 | 2144 | 2612 | 3182 | 3550 | 4083 | 4694 | 5399 | 6209 | 7140 |
133 | 805 | 1045 | 1094 | 1314 | 1607 | 1924 | 2188 | 2671 | 3256 | 3615 | 4156 | 4780 | 5495 | 6321 | 7269 |
140 | 821 | 1068 | 1140 | 1358 | 1641 | 1960 | 2311 | 2713 | 3349 | 3684 | 4237 | 4872 | 5603 | 6444 | 7410 |
144 | 838 | 1089 | 1173 | 1407 | 1693 | 2094 | 2378 | 2797 | 3467 | 3802 | 4372 | 5027 | 5781 | 6649 | 7646 |
150 | 871 | 1132 | 1232 | 1439 | 1742 | 2154 | 2496 | 2864 | 3520 | 3885 | 4467 | 5137 | 5908 | 6794 | 7814 |
159 | 922 | 1198 | 1264 | 1464 | 1788 | 2199 | 2627 | 2923 | 3615 | 4010 | 4612 | 5304 | 6100 | 7014 | 8067 |
169 | - | - | 1306 | 1540 | 1909 | 2345 | 2680 | 3166 | 3852 | 4187 | 4814 | 5537 | 6368 | 7321 | 8421 |
180 | - | - | 1424 | 1608 | 2010 | 2496 | 2880 | 3316 | 4170 | 4522 | 5200 | 5979 | 6876 | 7908 | 9094 |
200 | - | - | 1508 | 1708 | 2178 | 2597 | 3032 | 3684 | 4305 | 4740 | 5450 | 6267 | 7208 | 8288 | 9532 |
208 | - | - | 1608 | 1843 | 2311 | 2713 | 3215 | 3912 | 4505 | 4889 | 5624 | 6466 | 7436 | 8552 | 9834 |
219 | - | - | 1710 | 1991 | 2377 | 2834 | 3415 | 4132 | 4606 | 5082 | 5845 | 6722 | 7728 | 8888 | 10222 |
225 | - | - | 1843 | 2277 | 2680 | 3014 | 3635 | 4413 | 4689 | 5192 | 5970 | 6866 | 7895 | 9079 | 10440 |
250 | - | - | 2028 | 2462 | 3014 | 3349 | 3885 | 4567 | 4974 | 5359 | 6163 | 7087 | 8150 | 9372 | 10778 |
273 | - | - | 2189 | 2545 | 3217 | 3780 | 4030 | 4765 | 5141 | 5527 | 6354 | 7308 | 8405 | 9664 | 11114 |
280 | - | - | 2354 | 2880 | 3433 | 3952 | 4405 | 4889 | 5192 | 5644 | 6490 | 7463 | 8582 | 9869 | 11351 |
315 | - | - | 2664 | 3166 | 3601 | 4170 | 4673 | 5057 | 5343 | 5727 | 6586 | 7573 | 8711 | 10017 | 11519 |
324 | - | - | 2843 | 3336 | 3732 | 4311 | 4844 | 5160 | 5437 | 5830 | 6706 | 7712 | 8868 | 10198 | 11727 |
355 | - | - | 3014 | 3835 | 4019 | 4748 | 5309 | 5663 | 6180 | 6514 | 7492 | 8614 | 9907 | 11392 | 13101 |
400 | - | - | 3349 | 4053 | 4567 | 5309 | 5979 | 6256 | 6591 | 7033 | 8089 | 9301 | 10696 | 12300 | 14146 |
426 | - | - | 3558 | 4249 | 4844 | 5784 | 6471 | 6709 | 7009 | 7655 | 8803 | 10123 | 11642 | 13387 | 15395 |
450 | - | - | 3912 | 4840 | 5510 | 6196 | 6866 | 7201 | 7368 | 8206 | 9435 | 10851 | 12478 | 14351 | 16503 |
500 | - | - | 4170 | 5024 | 6180 | 6423 | 7352 | 7854 | 7988 | 8585 | 9872 | 11354 | 13056 | 15015 | 17268 |
533 | - | - | 4329 | 5320 | 6392 | 6789 | 7582 | 8198 | 8332 | 9012 | 10364 | 11918 | 13706 | 15762 | 18127 |
